CuratOR EX3242 32″
CuratOR EX3242 32″
Μια χειρουργική οθόνη ευρείας θέασης 32 ιντσών με ανάλυση 4K UHD (3840 x 2160 pixels) και υψηλή φωτεινότητα για ενδοσκόπηση, μικροχειρουργική και άλλες επεμβάσεις υψηλής ακρίβειας.
- Ακριβής αναπαραγωγή χρώματος (BT.2020)
- Υποστήριξη HDR
- Απεικόνιση PinP (Picture in Picture) και PbyP (Picture by Picture)
- Λειτουργία Optical bonding
- Αυτόματη ανίχνευση θύρας εισόδου
![4k_uhd_high_resolution_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/4k_uhd_high_resolution_en.640x0_eizo.gr_-595x331.jpg)
Ανάλυση 4K UHD και Υψηλή Φωτεινότητα
Η οθόνη χρησιμοποιεί ενεργειακά αποδοτικό οπίσθιο φωτισμό LED με υψηλή φωτεινότητα 850 cd/m². Η υψηλή ανάλυση 3840 x 2160 είναι τετραπλάσια από την ανάλυση που υποστηρίζει το full HD και αναπαράγει πιστά εικόνες 4K ενδοσκοπίου και μικροσκοπίου σε Ultra High Definition.
Άρθρο: Three Reasons to Use 4K Endoscopy and Surgical Monitors
![wide_gamut_coverage_ex3242_en.640x0](https://eizo.gr/wp-content/uploads/2023/02/wide_gamut_coverage_ex3242_en.640x0-300x300.jpg)

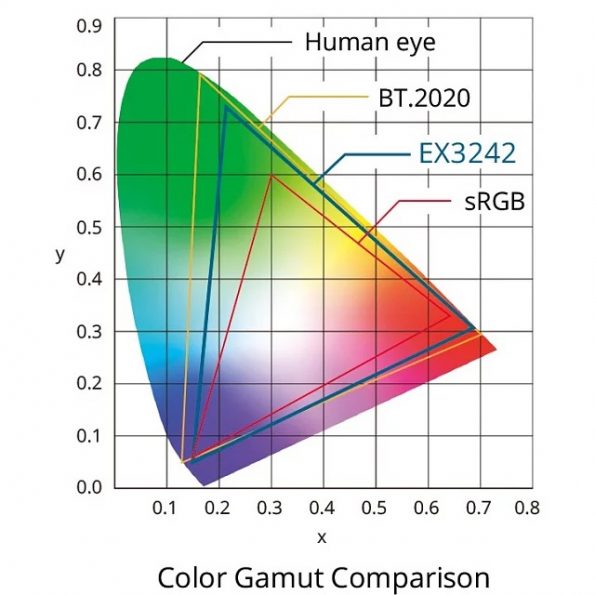

Ευρύ Χρωματικό Φάσμα
Κατά τη διάρκεια ενός χειρουργείου, ο χειρουργός πρέπει να είναι σε θέση να ξεχωρίζει τους διαφορετικούς χρωματικούς τόνους. Η οθόνη EX3242 υποστηρίζει το πρότυπο χρωματικής απεικόνισης βίντεο BT.2020 4K για να διασφαλίσει ότι οι λεπτές διαφορές μεταξύ των αποχρώσεων του κόκκινου και του κίτρινου που καταγράφονται από τις κάμερες, και οι οποίες υποστηρίζονται από το BT.2020, είναι διακριτές στην οθόνη.
![hdr_ex3242_en-1.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/hdr_ex3242_en-1.640x0_eizo.gr_-595x464.jpg)
Συμβατότητα HDR
Το HDR (High Dynamic Range) είναι το εύρος φωτεινών και σκοτεινών χρωματικών τόνων που προσεγγίζει την ανθρώπινη αντίληψη του χρώματος και του φωτός, με βάθος και με τη μέγιστη δυνατή λεπτομέρεια. Η οθόνη είναι εξοπλισμένη με την καμπύλη Perceptual Quantizer (PQ) και το υβριδικό log-gamma (HLG) για υποστήριξη HDR. Αυτό διασφαλίζει ότι οι εικόνες HDR που υποστηρίζονται από κάμερες ενδοσκοπίου, εμφανίζονται με την ακρίβεια που διαθέτει το ανθρώπινο οπτικό σύστημα και χωρίς ανεπιθύμητες σκιάσεις μεταξύ των χρωμάτων.
![fullyflat_ex3242](https://eizo.gr/wp-content/uploads/2023/02/fullyflat_ex3242.gif)
Επίπεδη Σχεδίαση
Οι χειρουργικές αίθουσες περιέχουν ποικίλες ιατρικές συσκευές που είναι διατεταγμένες ανάλογα με το είδος της χειρουργικής επέμβασης που εκτελείται. Ο ασφαλής χειρισμός και το αποστειρωμένο περιβάλλον παίζουν σημαντικό ρόλο. Οι χειρουργικές οθόνες της EIZO υιοθετούν επίπεδο σχεδιασμό καμπίνας που εξοικονομεί πολύτιμο χώρο και βοηθά στον εύκολο καθαρισμό και την απολύμανσή τους. Επιπλέον, το μπροστινό μέρος της οθόνης καλύπτεται με ένα πλήρως επίπεδο προστατευτικό ύαλο ασφαλείας, με βαθμολογία IP45, για προστασία από εξωτερικά υλικά, υγρής ή στερεής μορφής (στο σύνολό της η οθόνη έχει βαθμολογηθεί με IP32).
![ezgif-3-bbae9de3a0](https://eizo.gr/wp-content/uploads/2023/02/ezgif-3-bbae9de3a0.gif)
Περίβλημα Καλωδίων
Με το ενσωματωμένο περίβλημα καλωδίων, τα καλώδια μπορούν να αποθηκευτούν τακτοποιημένα μακριά από το οπτικό πεδίο του χειρουργού, αυξάνοντας την ασφάλεια και την υγιεινή στη χειρουργική αίθουσα.
![08_optical_bonding-tough_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/08_optical_bonding-tough_en.640x0_eizo.gr_-595x257.jpg)
Υψηλή Ανθεκτικότητα
Η οθόνη διαθέτει προστατευτικό ύαλο ασφαλείας με σκληρότητα 9H, καθιστώντας την ανθεκτική στις κρούσεις. Επιπλέον, η οθόνη είναι εξοπλισμένη με την τεχνολογία optical bonding, η οποία αντικαθιστά το στρώμα αέρα μεταξύ της οθόνης LCD και του ύαλου με ένα στρώμα ριτίνης. Αυτό αποτρέπει την πρόκληση ζημιών στην οθόνη LCD από εξωτερικά υλικά όπως η σκόνη και η υγρασία.
![09_optical_bonding-tough_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/09_optical_bonding-tough_en.640x0_eizo.gr_-595x387.jpg)
Μειωμένες Αντανακλάσεις
Οι αντανακλάσεις στις οθόνες LCD προκαλούνται όταν το εξωτερικό φως χτυπά την οθόνη. Κατά την ανάκλαση που προκαλείται από το προστατευτικό γυαλί και το στρώμα αέρα το φως διαθλάται προς διαφορετικές κατευθύνεις. Η λειτουργία optical bonding αντικαθιστά το στρώμα αέρα με μια επίστρωση ριτίνης, για να μειώσει τη διαφορά των δεικτών διάθλασης. Αυτό ελαχιστοποιεί τις αντανακλάσεις και παράγει μια καθαρή, εξαιρετικά ευκρινή εικόνα χωρίς να επηρεάζει το λόγο αντίθεσης και το χρωματικό βάθος των εικόνων.
![10_optical_bonding-tough_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/10_optical_bonding-tough_en.640x0_eizo.gr_-595x227.jpg)
Αντιθαμβωτική Τεχνολογία
Η λειτουργία optical bonding αποτρέπει την υγροποίηση του αέρα μεταξύ της οθόνης LCD και του προστατευτικού ύαλου. Αυτό επιτρέπει στην οθόνη να υποστηρίζει υψηλής ποιότητας απεικόνιση σε απαιτητικά περιβάλλοντα όπως αυτό του χειρουργείου.
![ex3242_one_cable_connector_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/ex3242_one_cable_connector_en.640x0_eizo.gr_-595x521.jpg)
Εύκολη Διαχείριση Καλωδίων
Με το BNC (12G-SDI) και το DisplayPort ή HDMI, οι εικόνες 4K UHD εμφανίζονται με ταχύτητα 60 εικόνων ανά δευτερόλεπτο (fps) με ένα μόνο καλώδιο. Η ποικιλία στη συνδεσιμότητα επιτρέπει την απεικόνιση σημάτων από διαφορετικά ιατρικά μηχανήματα.
Επιπλέον, με το τερματικό BNC (12G-SDI), η σταθερή αναμετάδοση είναι δυνατή ακόμη και σε μεγάλες αποστάσεις των 30 μέτρων.
![output_images_directly_to_multiple_monitors_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/output_images_directly_to_multiple_monitors_en.640x0_eizo.gr_-595x312.jpg)
Προβολή της Εικόνας σε Πολλαπλές Οθόνες
Η οθόνη είναι επανδρωμένη με θύρες εξόδου BNC (12G-SDI), DisplayPort και DVI, ώστε το βίντεο εισόδου να δύναται να περάσει και να εξέλθει απευθείας στην επόμενη οθόνη. Η ίδια εικόνα εμφανίζεται σε πολλαπλές οθόνες καθιστώντας την ανταλλαγή πληροφοριών μεταξύ του ιατρικού προσωπικού ομαλή εντός του χειρουργείου, μειώνοντας παράλληλα την υπερβολική καλωδίωση.
![180_mirror_degreerotation_ex3242_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/180_mirror_degreerotation_ex3242_en.640x0_eizo.gr_-595x628.jpg)
Περιστροφή 180° και Αντικατοπτρισμός
Ανεξάρτητα από τον προσανατολισμό της χειρουργικής κάμερας, ο χειρουργός έχει τη δυνατότητα να περιστρέψει την προβαλλόμενη εικόνα κατά 180° ή να την αντικατοπτρίσει (mirroring) ούτως ώστε να βρει την κατάλληλη γωνία θέασης. Αυτό είναι χρήσιμο για την ευθυγράμμιση της εικόνας με την οπτική γωνία του ιατρικού προσωπικού και των χειρουργών, καθώς βελτιώνεται η λειτουργικότητα της ροής εργασίας εντός του χειρουργείου.
![pbyp_pinp_ex3242_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/pbyp_pinp_ex3242_en.640x0_eizo.gr_-595x202.jpg)
Παράλληλη Προβολή πολλών Εικόνων σε μία Οθόνη
Δύο διαφορετικοί τύποι πηγών σήματος μπορούν να προβληθούν ταυτόχρονα στην οθόνη, είτε το ένα δίπλα στο άλλο με τη λειτουργία PbyP (Picture by Picture), είτε το ένα εντός του άλλου με τη λειτουργία PinP (Picture in Picture). Επί παραδείγματι, οι εν λόγω λειτουργίες προβολής επιτρέπουν την ταυτόχρονη παρακολούθηση των ζωτικών στοιχείων ή του σήματος ενδοσκοπίου υπερήχων, ταυτόχρονα με τις χειρουργικές εικόνες.
![gamma_dicom_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/gamma_dicom_en.640x0_eizo.gr_-595x421.jpg)
Προσαρμογή της Ταυτόχρονης Προβολής Εικόνων
Όταν εμφανίζονται δύο πηγές σήματος η μία δίπλα στην άλλη στην ίδια οθόνη, η λειτουργία εμφάνισης κάθε εικόνας (gamma 1,8 – 2,6 ή DICOM Preset Mode) μπορεί να ρυθμιστεί ανεξάρτητα από την άλλη εικόνα. Αυτό είναι χρήσιμο ούτως ώστε να προβάλλονται ταυτόχρονα οι εικόνες, αλλά υπό τις σωστές συνθήκες προβολής εκάστη. Μερικά από τα υποστηριζόμενα χρωματικά προφίλ είναι τα endoscope, CT και MRI.
![fail-safe_signal_display_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/fail-safe_signal_display_en.640x0_eizo.gr_-595x364.jpg)
Ασφαλής Μετάδοση Σήματος
Η λειτουργία Auto Input Detection μεταφέρει το σήμα αυτόματα σε άλλη συνδεδεμένη θύρα εισόδου, στην περίπτωση που σταματήσει η μετάδοση σήματος βίντεο.
Αυτό παρέχει ασφάλεια σε περίπτωση που διακοπεί η είσοδος του σήματος βίντεο λόγω σφάλματος του συστήματος ή άλλης εξωτερικής παρεμβολής.
![cable_lock_en.640x0_eizo.gr](https://eizo.gr/wp-content/uploads/2023/02/cable_lock_en.640x0_eizo.gr_-595x157.jpg)
Σύνδεση Καλωδίων
Συνήθως τα καλώδια HDMI δεν μπορούν να κλειδωθούν σε έναν τερματικό. Προς διευκόλυνση των χρηστών, η οθόνη EX3242 περιέχει έναν εξειδικευμένο μηχανισμό κλειδώματος στο πλαϊνό μέρος της ειδικά για το HDMI. Αυτό διασφαλίζει ότι όλα τα καλώδια μπορούν να κλειδωθούν στην οθόνη για σταθερή σύνδεση.
Ιατρικές Πιστοποιήσεις
Με σκοπό να διαβεβαιώνει την ασφάλεια και αξιοπιστία των οθονών που μπορούν να χρησιμοποιηθούν σε ιατρικά περιβάλλοντα, η EIZO συνεχώς αναβαθμίζεται και αποκτά όλες τις ανανεωμένες πιστοποιήσεις για τα ιατρικά πρότυπα ασφάλειας/EMC.
![sdg.640x0 14](https://eizo.gr/wp-content/uploads/2023/02/sdg.640x0-14-595x743.jpg)
Η Συμβολή μας στην Ανάπτυξη Βιωσιμότητας (Sustainable Development – SDGs)
Ως μέρος των CSR δραστηριοτήτων της, η EIZO συμβάλλει στους Στόχους Ανάπτυξης Βιωσιμότητας των Ηνωμένων Εθνών (United Nations’ Sustainable Development Goals).
Υποστηρίζοντας μια Υγιή Ζωή
Ξεκινώντας με το μήνυμά μας “Making Each Life Visual” (Κάνοντας την κάθε ζωή ορατή), στηρίζουμε τη βέλτιστη ιατρική περίθαλψη για κάθε άτομο ξεχωριστά μέσω της ακριβούς διάγνωσης και θεραπείας, παρεχόμενης μέσω της καινοτόμου τεχνολογίας μας.
Φιλική προς το Περιβάλλον
Τα ιατρικά μας προϊόντα είναι σχεδιασμένα να προωθούν την ενεργειακή απόδοση για μειωμένη κατανάλωση ρεύματος και αποτροπή εκπομπής CO2, ενώ διατηρούν την υψηλή απόδοση και λειτουργικότητα που απαιτεί το Σύστημα Υγείας. Επίσης, προσφέρουμε ένα υπεύθυνο after-service σύστημα ανακύκλωσης.
Μάθετε για τις νεότερες δραστηριότητες της EIZO στην Ετήσια Αναφορά CSR.
Τεχνικά Χαρακτηριστικά
General
Model Variations | EX3242-WT: without stand |
---|---|
Cabinet Color | White |
Certifications & Standards (Please contact EIZO for the latest information) | CE / UKCA (Medical Device), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS |
FDA | Class I |
Supplied Accessories (May vary by country. Please contact EIZO for details) | AC power cord, AC adapter, screws for VESA adapter x 8, cable cover, Utility Disk (PDF installation manual), instructions for use |
Panel
Type | TFT Color-LCD Panel (IPS) |
---|---|
Backlight | LED |
Size | 81.3 cm / 32” |
Native Resolution | 3840 x 2160 (16:9 aspect ratio) |
Viewable Image Size (H x V) | 708 x 399 mm |
Pixel Pitch | 0.185 x 0.185 mm |
Display Colors | 10-bit colors (SDI / DisplayPort / HDMI): 1.07 billion colors (maximum) 8-bit colors: 16.77 million colors |
Viewing Angles (H / V, typical) | 178° / 178° |
Brightness (typical) | 850 cd/m² |
Contrast Ratio (typical) | 1800:1 |
Response Time (typical) | 20 ms (black-white-black) |
Color Gamut (typical) | BT.2020 emulation |
Video Signals
Input Terminals | DisplayPort (HDCP 1.3), HDMI (HDCP 2.2/1.4), BNC (12G-SDI), BNC (3G-SDI), DVI-D (HDCP 1.4) |
---|---|
Output Terminals | DisplayPort, BNC (12G-SDI), DVI-D |
Digital Scanning Frequency (H / V) | 18 – 136 kHz / 23 – 71 Hz |
Power
Power Input | AC 100 – 240 V: 50 / 60 Hz |
---|---|
Power Consumption | 199 W (maximum) |
Power Output | DC 5V, 2A |
Features & Functions
Miscellaneous | Remote control (RS-232C), 180° rotation, Mirroring, Optical Bonding |
---|---|
Simultaneous Display | Picture-by-Picture (2 PbyP), Picture-in-Picture (PinP) |
OSD Languages | English, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese |
Environmental Requirements
Degree of Protection | IP45 (front), IP32 (rear) |
---|
Physical Specifications
Net Weight | 13.2 kg |
---|---|
Hole Spacing (VESA Standard) | 200 x 200 mm, M6, depth 7 – 12 mm / 100 x 100 mm, M4, depth 7 – 11 mm |
